CIP SLTS カーネルプロジェクト向け KernelCI 設定ファイル作成入門　その１

～KernelCI の設定と CIP プラットフォームの統合～

皆さん、こんにちは！

橘有栖（タチバナアリス）と申します。
現在 Gentoo カーネルチームのリーダーを務め、KernelCI kci-dev の開発者であり、KernelCI Infra WG のメンバーです。
本日は KernelCI の設定と、CIP プラットフォームとの統合についてお話しします。

KernelCI は主にアップストリームおよび開発中のカーネルツリーをテストするプロジェクトです。

CIP は SLTS（超長期サポートカーネル）を作成するプロジェクトであり、このカーネルは KernelCI でテストされます。

• KernelCI プロジェクトの詳細はこちらをご確認ください。
  https://docs.kernelci.org/about/
• CIP プロジェクトの詳細についてはこちらをご覧ください。
  https://www.cip-project.org/
• CIP は Linux カーネルのテストに KernelCI を利用しています。
  https://www.cip-project.org/about/linux-kernel-core-packages

新規ボード追加には KernelCI 連携の lava ラボが必要です。lava ラボ環境の簡易構築には lava-docker の利用をおすすめします ｡（https://github.com/BayLibre/lava-docker）

lava-docker のインストール方法は、本シリーズの継続状況に応じて今後解説予定です ｡

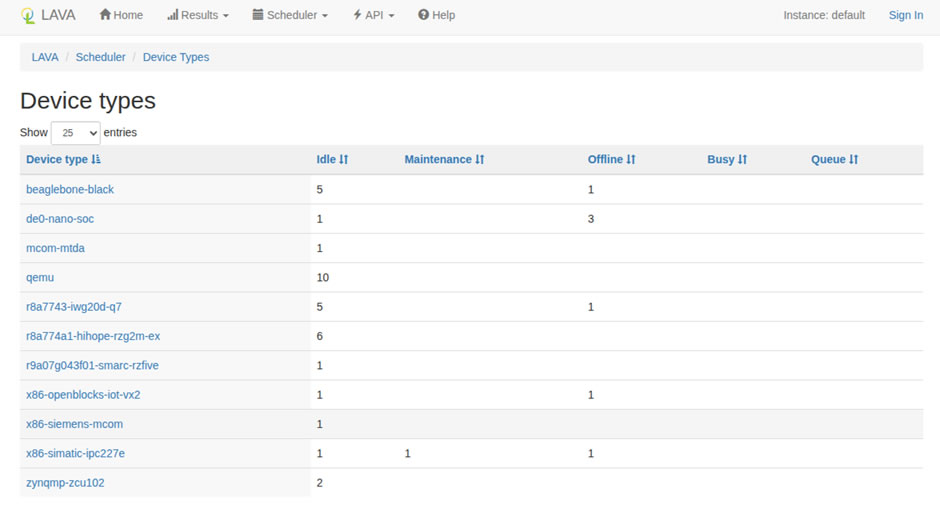

lava-docker をデプロイし、複数のデバイスを lava に接続したと仮定します。
以下のようなページが表示されます ｡（https://lava.ciplatform.org/scheduler/device_types）

zynqmp-zcu102 を KernelCI に接続したい場合を考えます
追加したいプラットフォームの情報を platforms.yaml ファイルに追加します

platforms:
# arm64 プラットフォーム
  zynqmp-zcu102:
    <<: *arm64-device
    mach: zynqmp
    dtb: dtbs/xilinx/zynqmp-zcu102-rev1.0.dtb
    compatible: ['xlnx,zynqmp-zcu102-rev1.0', 'xlnx,zynqmp-zcu102', 'xlnx,zynqmp']

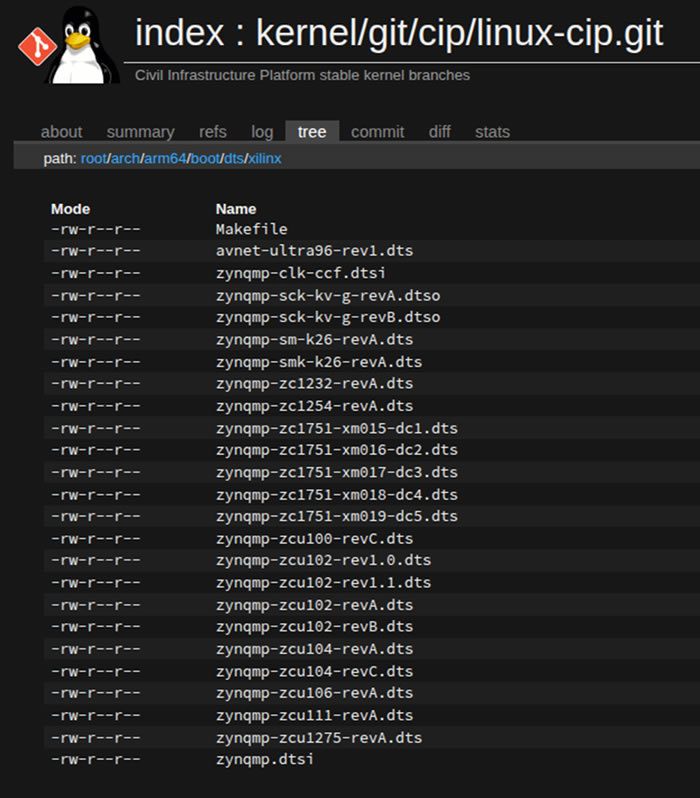

DTBS 情報は以下のページから入手可能です ｡

• https://git.kernel.org/pub/scm/linux/kernel/git/cip/linux-cip.git/tree/arch/arm64/boot/dts/xilinx?h=linux-6.12.y-cip


互換性情報は tools/extract_compatible.py ツールから取得可能

$ git clone https://github.com/kernelci/kernelci-pipeline.git
$ cd kernelci-pipeline
$ python tools/extract_compatible.py config/platforms-cip.yaml
zynqmp-zcu102:
  compatible: ['xlnx,zynqmp-zcu102-rev1.0', 'xlnx,zynqmp-zcu102', 'xlnx,zynqmp']

KernelCI にプラットフォームを追加した後、動作確認を開始できます ｡
ボードのテストには、CIP の場合、scheduler-cip.yaml ファイルにシンプルなスケジューラを追加する必要があります ｡

• https://github.com/kernelci/kernelci-pipeline/blob/main/config/scheduler-cip.yaml

scheduler:
  - job: job-gcc-12-arm64-cip
    event:
      <<: *kbuild-gcc-12-arm64-node-event
      name: kbuild-gcc-12-arm64-cip
    runtime:
      type: lava
      name: lava-cip
    platforms:
      - zynqmp-zcu102

  - job: kbuild-gcc-12-arm64-cip
    <<: *build-k8s-all

注記 :
<<: は yaml 継承 の一部です ｡

スケジューラは kbuild イベントを開始し、その後ジョブ イベントを実行する必要があります ｡
kbuild イベントはジョブで指定された設定でカーネルをビルドし、ファイルを KernelCI ファイルサーバーにプッシュします ｡
ジョブはプラットフォームテストを実行します ｡

以下はカーネルイメージと dts バイナリを作成する kbuild イベントです ｡

  kbuild-gcc-12-arm64-cip:
    <<: *kbuild-gcc-12-arm64-job
    params:
      <<: *kbuild-gcc-12-arm64-params
      defconfig:
        - defconfig
      fragments:
        - 'CONFIG_ARCH_R8A774A1=y'
        - 'CONFIG_ARCH_ZYNQMP=y'
        - 'kselftest'
        - 'lab-setup'
        - 'cip://6.12.y-cip/arm64/cip_merged_defconfig'
    rules:
      tree:
        - 'cip'

次に、スケジューラによって選択されたプラットフォームのブートテストを開始するジョブイベントがあります ｡

job-gcc-12-arsm64-cip: *baeline-job

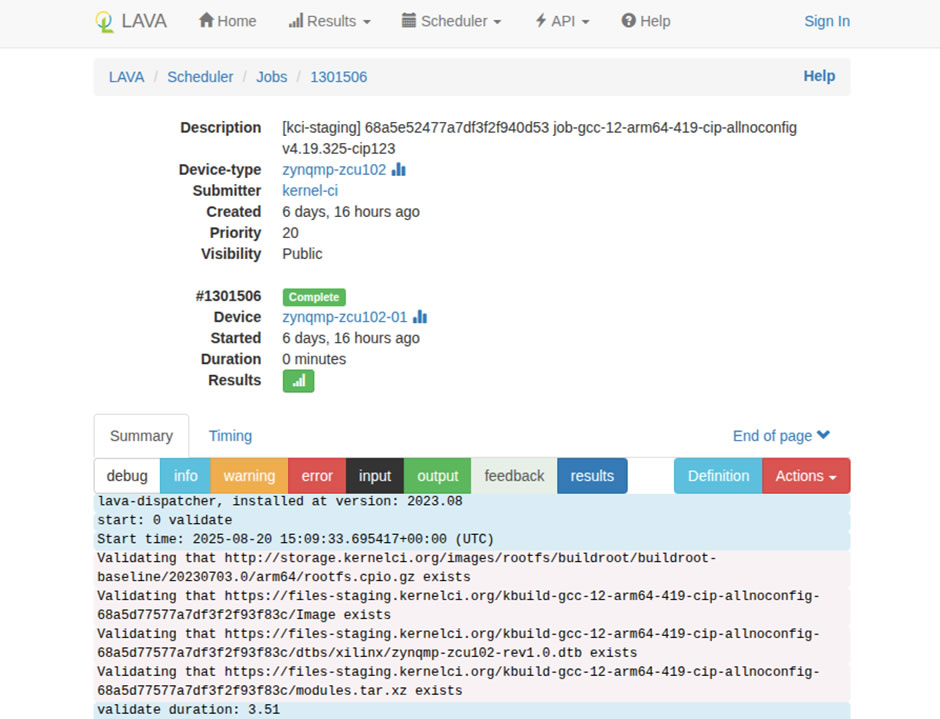

これは、以下の例のように、lava でジョブを開始します

次の章では、簡単なジョブの例を実行し、KernelCI の設定継承について説明します ｡
